S-TERM 16B (КОВ-16 СКВс)

 S-TERM 16B (КОВ-16 СКВс)
Арт.:

Назначение:

Для отопления помещений площадью 125 м²

Наименование параметраВеличины показателей
Номинальная теплопроизводительность котла, N ном кВт 16
Отапливаемая площадь, м² 180
КПД, %, не менее 90
Средний расход газа, м³/ч 0,9
Рабочее давление воды в системе отопления, МПа, не более 0,13
Объем воды вмещаемый котлом, V, л 23
Диапазон регулирования температуры отопительной воды, °С 50…90
Масса, кг, не более 41
Габаритные размеры(без упаковки) (глубина, ширина, высота), мм 470×260×850
Диаметр дымохода, мм 100
Гарантийный срок эксплуатации 24 месяца с даты продажи, но не более 36 месяцев с даты изготовления. Начиная с 14-го месяца эксплуатации, гарантия действительна только при наличии отметки о прохождении ежегодного сервисного обслуживания.
Срок службы, лет, не менее 15
19 800 руб.
Стоимость указана на 23.02.2018
Наличие: 7




Описание товара



Назначение:

Для отопления помещений площадью 160 м²

Котел  предназначен для  теплоснабжения  жилых  помещений,  оборудованных  системами водяного  отопления  с рабочим давлением до 0,13 МПа.

Вид  климатического  исполнения  УХЛ,  категория  размещения 4.2 ГОСТ15150-69, значение температуры в помещении, в котором должен устанавливаться котел, приведено ниже.

Исполнение изделий

Категория изделий

Значение температуры воздуха при эксплуатации, º С

Рабочее

Предельное рабочее



<УХЛ



4.2

верхнее

нижнее

верхнее

нижнее

+35

+10

+40

+1



Преимущества:



  • Надежная итальянская автоматика EuroSit630;
  • Надежная итальянская горелка Polidoro (пониженный уровень шума работы котла);
  • высокая эффективность при минимальных габаритах;
  • КПД не менее 90%,
  • в качестве источника термоЭДС используется термопара;
  • современная технология окрашивания.
  • удобство и простота в управлении;
  • модернизированный стальной теплообменник со сроком службы не менее 15 лет.



Устройства для обеспечения безопасности:

Устройства, установленные на котле обеспечивают безопасную эксплуатацию в случаях:

  • нарушения тяги или ее полного отсутствия;
  • низкого давления газа (его полного отключения), а также погасания пилотной горелки;
  • перегрева теплоносителя.



Устройство:



Котел состоит из следующих основных узлов: теплообменника, горелки,  датчиков безопасности по тяге и по предельной температуре, пьезорозжига, индикатора температуры, а в котел  КОВ-СКВс «Сигнал» – дополнительно входит медный змеевик. Термопара находящаяся в пламени пилотной (запальной) горелки, вырабатывает термо ЭДС, которая подается на обмотку электромагнита входного газового клапана газогорелочного устройства и открывает его. Электромагнит(ЭМК) удерживает клапан в открытом положении – газ поступает на пилотную (запальную)и основные горелки, входящие в состав газогорелочного устройства. На ручке управления газового клапана задается величина температуры, выходящей из котла воды, которая приведена ниже.



Цифры на шкале регулятора

Диапазон температуры нагрева воды, ºС

 1…7

40…90



При достижении заданной температуры воды клапан терморегулятора прикрывается и уменьшает поступление газа на основные горелки, автоматически регулируя теплопроизводительность. Датчик безопасности по тяге или датчик безопасности по предельной температуре  разрывают цепь питания электромагнита входного клапана при нарушении тяги в топке или нагреве выходящей воды свыше 95ºС соответственно, входной клапан перекрывает проход газа на основные и запальную горелки, горелки гаснут. Термопара остывает и прекращает вырабатывать термо ЭДС. Розжиг горелки производится вручную после устранения причин, вызвавших прекращение тяги в топке или перегрев выходящей воды.



Технические характеристики

Наименование параметраВеличины показателей
Номинальная теплопроизводительность котла, N ном кВт 16
Отапливаемая площадь, м² 180
КПД, %, не менее 90
Средний расход газа, м³/ч 0,9
Рабочее давление воды в системе отопления, МПа, не более 0,13
Объем воды вмещаемый котлом, V, л 23
Диапазон регулирования температуры отопительной воды, °С 50…90
Масса, кг, не более 41
Габаритные размеры(без упаковки) (глубина, ширина, высота), мм 470×260×850
Диаметр дымохода, мм 100
Гарантийный срок эксплуатации 24 месяца с даты продажи, но не более 36 месяцев с даты изготовления. Начиная с 14-го месяца эксплуатации, гарантия действительна только при наличии отметки о прохождении ежегодного сервисного обслуживания.
Срок службы, лет, не менее 15



Внимание!

Работоспособность системы отопления, её надежность и долговечность гарантируется правильной установкой и подключением котлов. Котел должен быть установлен в соответствии с проектом, разработанным и утвержденным в региональных организациях, обладающими необходимыми полномочиями и компетенцией. После монтажа и проверки работоспособности котла специалист монтажной организации обязан сделать отметку в паспорте котла.

Самостоятельная установка котла запрещена!

Приведенные ниже рисунки носят рекомендательный характер. Основным документом является проект, разработанный в соответствие с действующими на момент разработки стандартами, государственным законодательством, региональными нормативными документами, учитывающими, в том числе, климатические особенности региона.

Подсоединение котла к газопроводу должно осуществляться с помощью стальной трубы (либо специального сильфонного шланга, если он разрешен к применению в регионе). Условный проход трубы (шланга) указан в паспорте. Уменьшение сечения приведет к проектом, гарантирует полное сгорание газа, необходимое разряжение в топке и удаление ядовитых продуктов сгорания, минимизирует конденсатообразование.

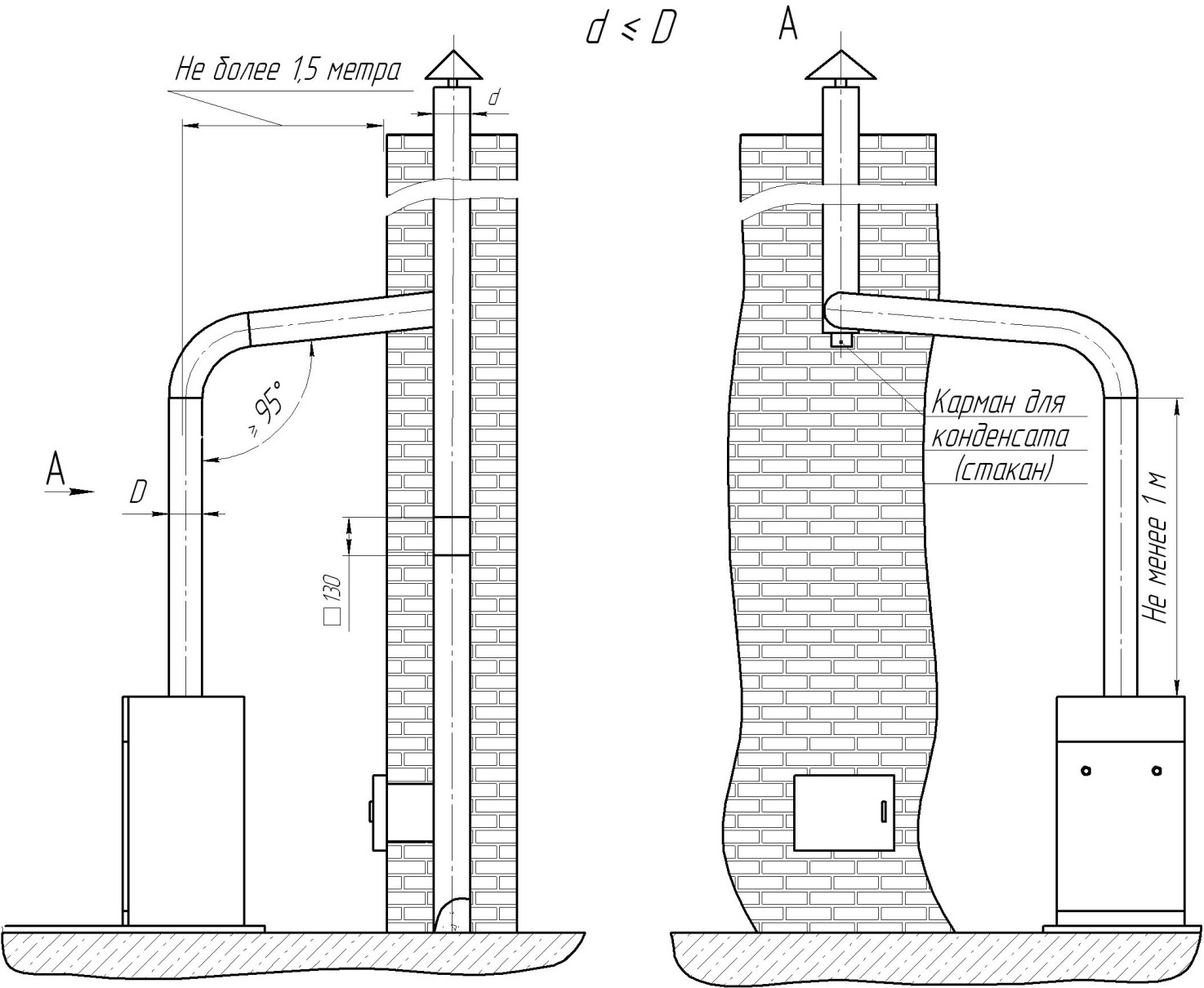

Рисунок 1
Выход дымохода во внутренюю капитальную стену

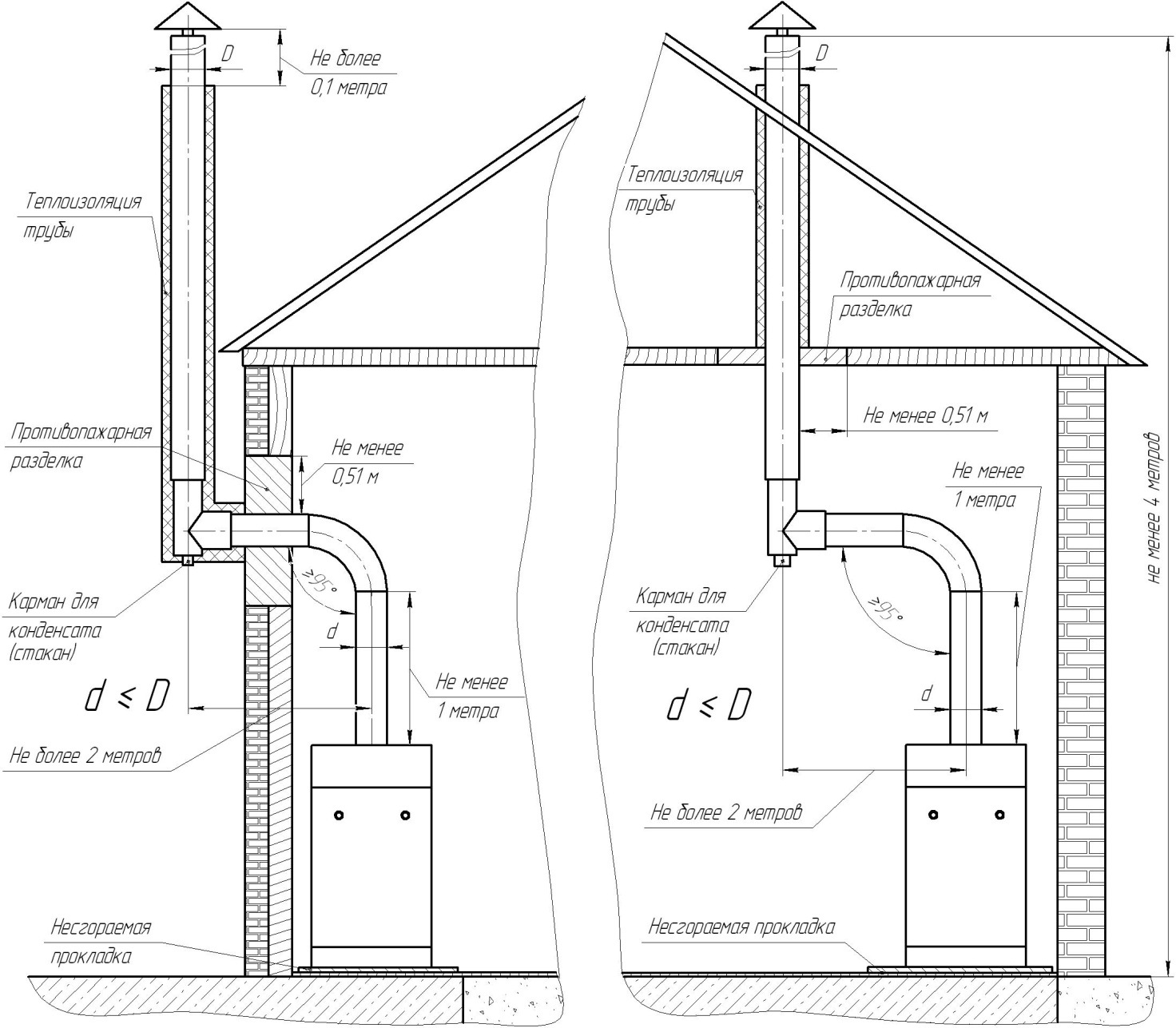

Рисунок 2
Установка дымовой трубы с выводом через стену

<Рисунок 3
Установка дымовой трубы с выводом через потолочное перекрытие

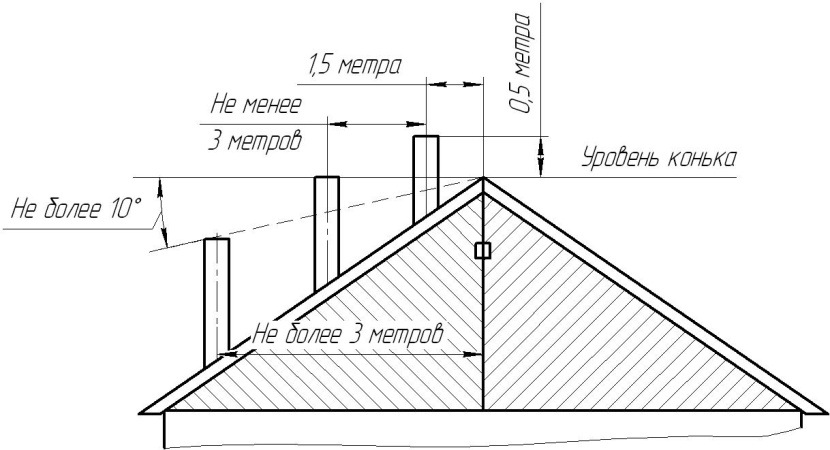

Рисунок 4
Расположение дымовых труб

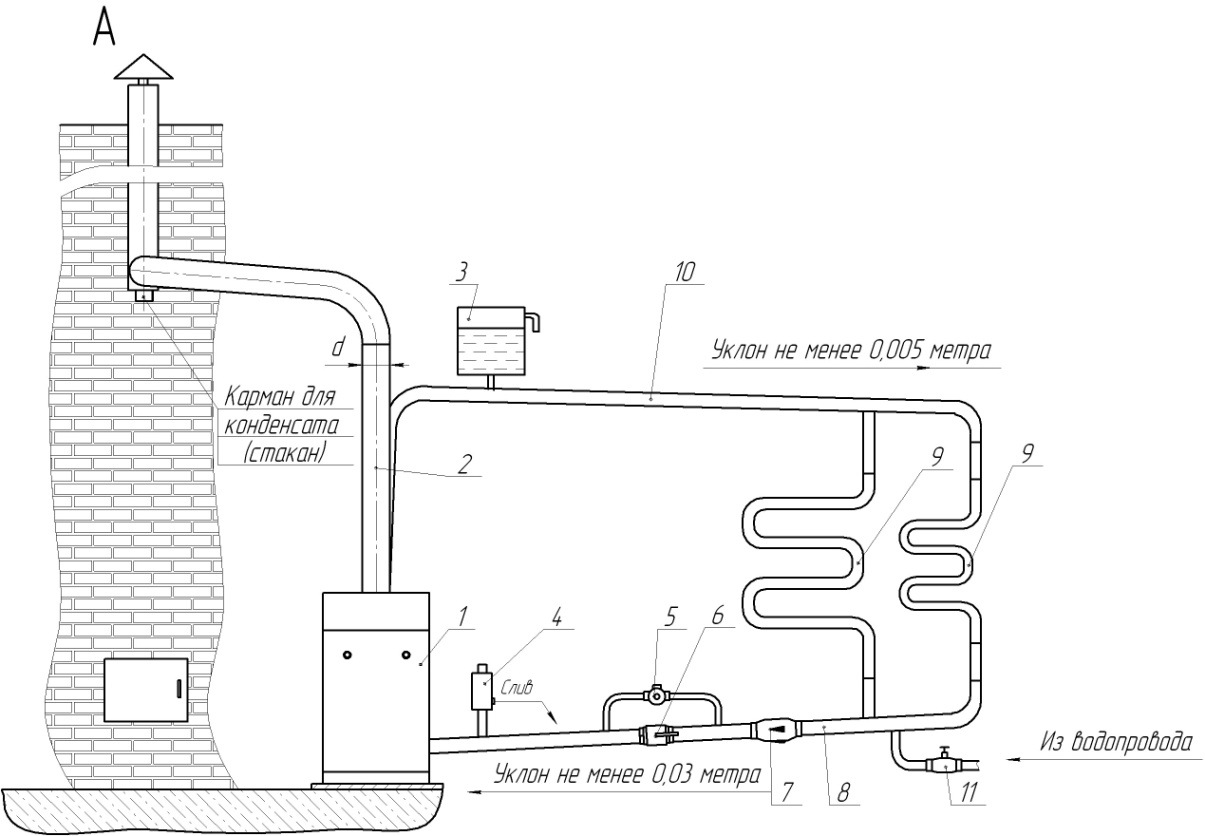

Рисунок 5
Рекомендуемая схема разводки трубопроводов открытой системы отопления
1 — котел отопительный, 2 — труба дымоотводящего канала, 3 — расширительный бак, 4 — клапан перепускной, 5 — насос циркуляционный, 6 — кран Ду 50, 7 — фильтр, 8 — трубопровод обратный, 9 — радиаторы отопления, 10 — трубопровод напорный, 11 — вентиль

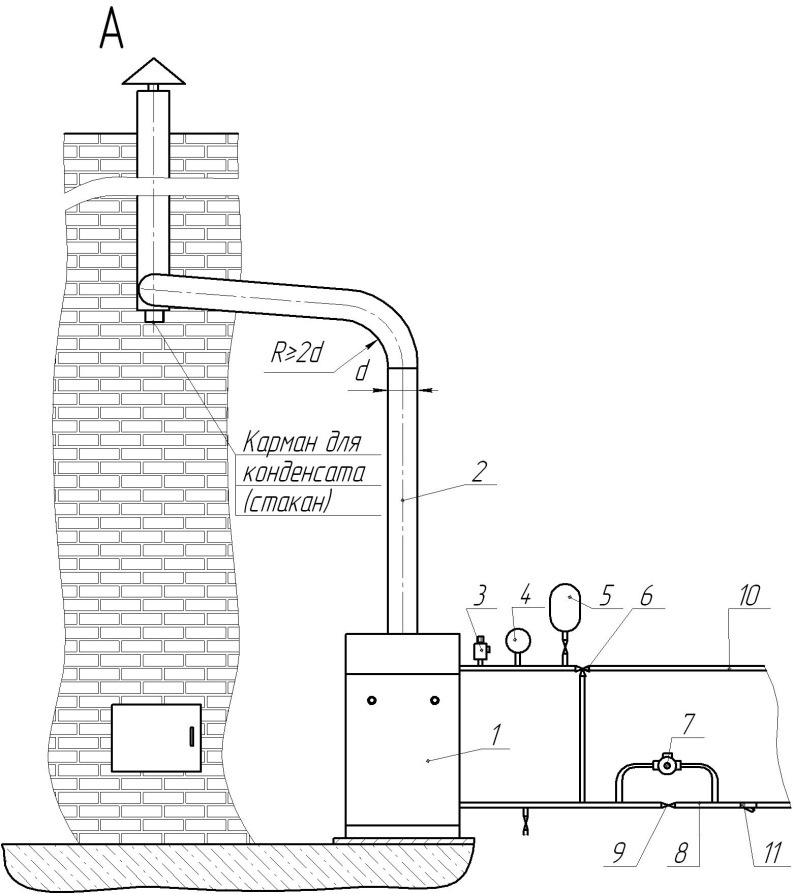

Рисунок 6
Рекомендуемая схема разводки трубопроводов закрытой системы отопления
1 — котел отопительный, 2 — труба дымоотводящего канала, 3 — сбросной клапан, 4 — манометр, 5 — расширительный бак, 6 — клапан перепускной, 7 — насос циркуляционный, 8 — трубопровод обратный, 9 — кран Ду 50, 10 — трубопровод напорный, 11 — фильтр.
