СЗ-24-200 универсальная зарядная станция

Описание товара

Зарядная станция СЗ-24-200 предназначена для интеллектуального заряда высокоемкостных свинцово-кислотных (в том числе и тяговых) и Li-ion аккумуляторных батарей с номинальным напряжением заряда 12 В и 24 В, максимальной силой тока заряда 240 А и 200 А соответственно.

Рекомендуемая емкость свинцово-кислотных аккумуляторных батарей от 1000 Ач, литий-ионных от 200  Ач.

Конструктивно СЗ-24-200 основана на двух зарядных устройствах СибАмпер 12/24.

СибАмпер 12/24 - это высокочастотное автоматическое зарядное устройство с корректором коэффициента мощности. Корректор мощности обеспечивает синусоидальность потребляемого из сети тока.

СибАмпер 12/24 обладает большим набором пользовательских настроек для максимально эффективного и бережного заряда.

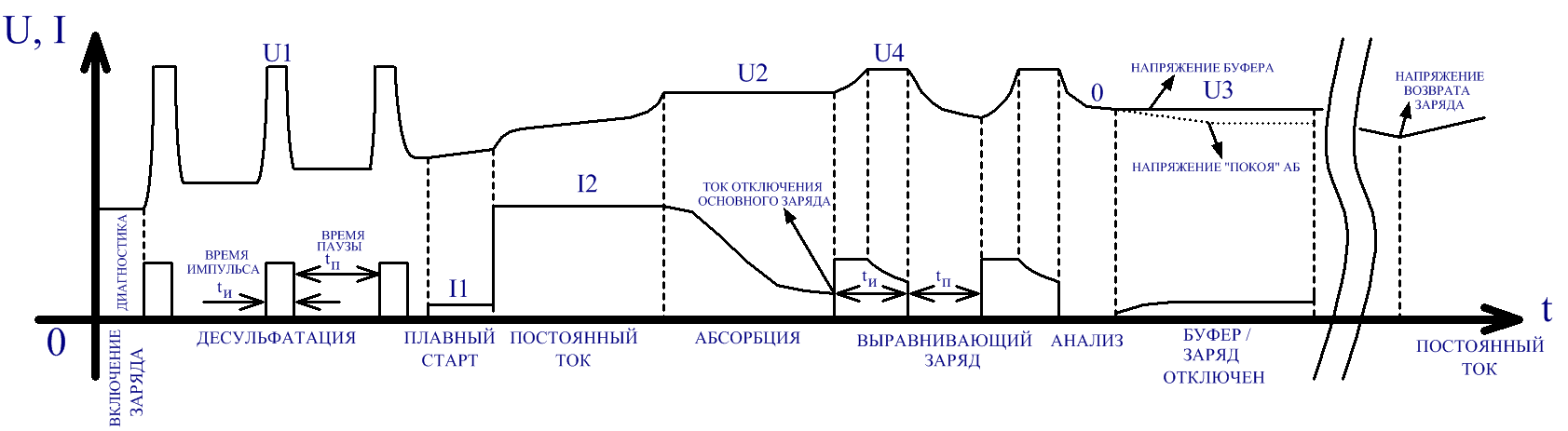

Для свинцово-кислотных АБ доступен 7-ми стадийный профиль заряда, включающий в себя стадии «Десульфатация» и «Выравнивающий заряд».

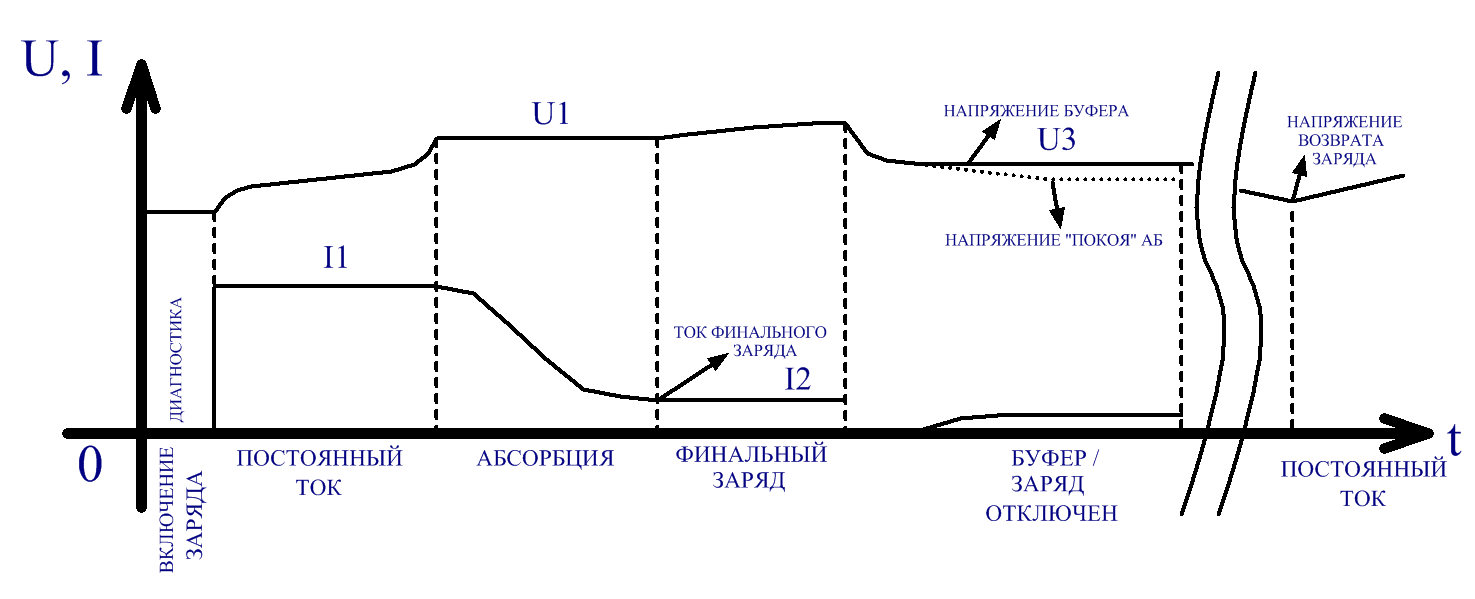

Для тяговых АБ доступен 4-х стадийный заряд (Постоянный ток, Абсорбция, Финальный заряд и Буфер).

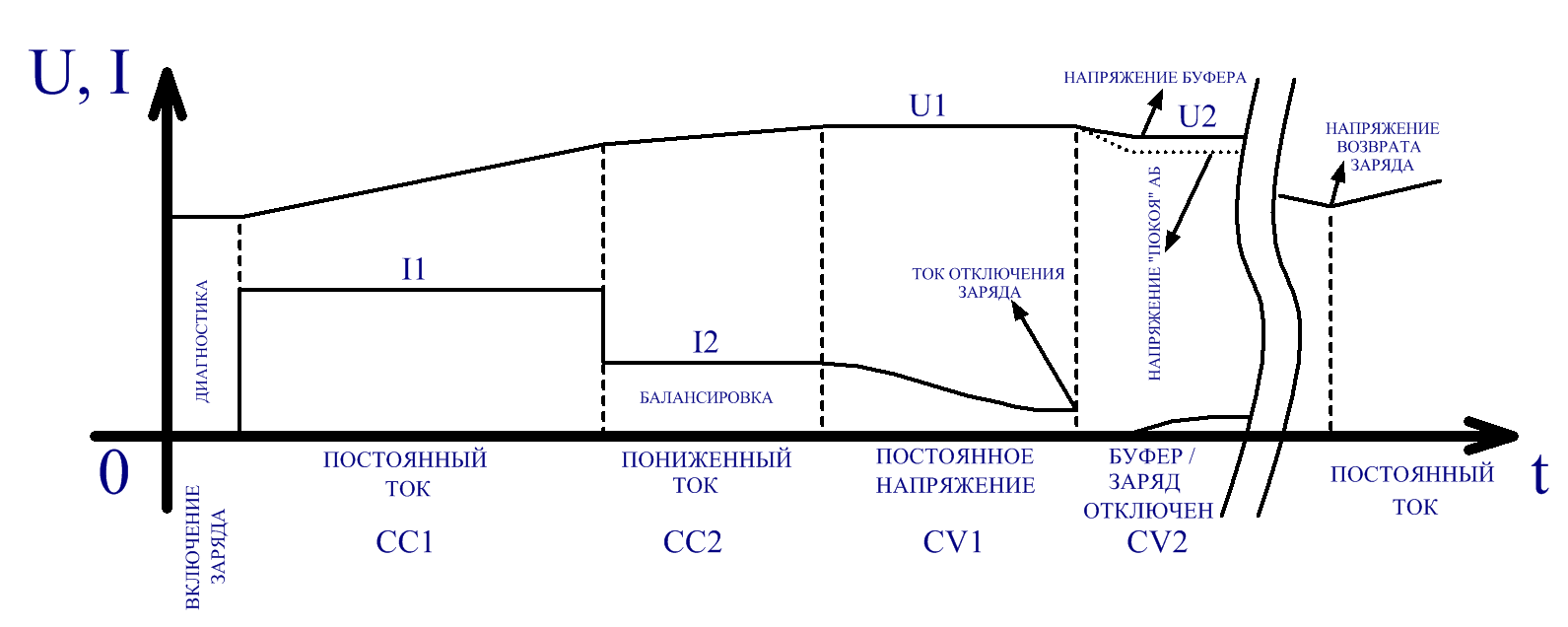

Для литий-ионных АБ - 4-х стадийный заряд (Постоянный ток, Пониженный ток, Абсорбция, Буфер).

Какими особенностями обладает СибАмпер 12/24?

Высокая точность установки и поддержания параметров заряда

Позволяют оптимально настроить процесс заряда, что в свою очередь позволит максимально бережно зарядить АБ и продлить срок ее службы.

Точность установки и поддержания тока +/- 1,0 %.

Точность установки и поддержания напряжения +/-0,5%.

Настраиваемая термокомпенсация
Станция позволяет настроить необходимое значение температурной компенсации (мВ/°С) в зависимости от технических требований производителя свинцово-кислотных АБ к процессу заряду. Это необходимо для максимально бережного и эффективного заряда.

Для предустановленных типов АБ (GEL, AGM, FLOODED) термокомпенсация в зависимости от стадии заряда имеет значение от минус 18 до минус 24 мВ/градус для АБ с номинальным напряжением 12 В .
От минус 36 до минус 48 мВ/градус для АБ номинальным напряжением 24 В.

Для Пользовательского профиля заряда (UserACID) термокомпенсация регулируется в диапазоне от 0 до -36 мВ/градус для АБ номинальным напряжением 12 В. В диапазоне от 0  до минус 72 мВ/градус для АБ номинальным напряжением 24 В.

Большие токи заряда

Для аккумулятора с напряжением 12 В - до 240 А, для 24 В - до 200 А. Такие токи обеспечивают быстрый и бережный заряд.

ВНИМАНИЕ! Параметры заряда, выбранные на пульте управления,  устанавливаются одновременно на оба параллельно подключенных ЗУ, при этом ток заряда на всех стадиях суммируется, т.е. при задании тока заряда 100 А, суммарный ток заряда составит 200 А.

Настраиваемый профиль заряда в зависимости от цели заряда

Пользователь сам выбирает необходимые стадии заряда в зависимости от состояния АБ и рекомендаций фирмы изготовителя АБ:

• восстанавливающий заряд АБ со стадиями "Десульфатация" и "Выравнивающий заряд",
• заряд сильно разряженных АБ комбинированным профилем со стадией предзаряда,
• заряд сильно разряженных АБ малым током,
• быстрый заряд,
• оптимальный заряд со стадией буфера,
• заряд АБ, работающих в цикле заряд-разряд,
• заряд стационарных АБ, работающих в источниках бесперебойного питания.

Для всех пользовательских настроек диапазон напряжения заряда для АБ с номинальным напряжением 12 В  – (10 - 17) В, для АБ с номинальным напряжением 24 В – (20 - 34) В. Ток заряда для напряжений заряда АБ выше 32 В ограничен значением 120 А.

В зарядном устройстве предусмотрено 6 профилей заряда

Три предустановленных профиля заряда свинцово-кислотной АБ с минимальным количеством доступных  настроек для неопытного пользователя – GEL (6 стадий), AGM (6 стадий) и FLOODED (7 стадий).

И один пользовательский, для опытного пользователя - с максимальным количеством доступных  настроек для пользователя – UserACID

В профиль UserACID и FLOODED добавлен Выравнивающий заряд, который может проводиться либо постоянным напряжением, либо импульсным. В процессе Выравнивающего заряда  напряжение на АБ увеличивается с целью появления контролируемого газовыделения. Газовыделение способствует перемешиванию электролита, тем самым восстанавливая расслоение электролита и увеличивая емкость АБ.

Профиль заряда свинцово-кислотной тяговой АБ с пользовательской настройкой, с максимальным количеством доступных настроек для опытного пользователя – UserTRAC.

Профиль литий-ионных АБ с пользовательской настройкой, с максимальным количеством доступных  настроек для опытного пользователя – UserLi.

Процесс заряда литий-ионных АБ должен контролироваться Системой контроля и управления литий-ионными АБ (СКУ  (BMS)) производства ООО «СибКонтакт», либо любой другой системой BMS,совместимой с Программируемыми входами ЗУ.

Восстановление свинцово-кислотного аккумулятора импульсным током

Сульфатация – это одна из основных и распространённых причин поломки аккумуляторных батарей. Под воздействием сульфатации свинцовая батарея утрачивает свою ёмкость, в результате чего она начинает быстро разряжаться и становиться непригодной.

Стадия заряда "десульфатация" позволяет восстановить емкость АБ. Применяется для заряда АБ после глубокого разряда, для заряда АБ после длительного хранения в недозаряженном состоянии или в профилактических целях для периодического подзаряда АБ, работающих в буферном режиме.Стадии "десульфатация" и "выравнивающий заряд" разрешается проводить только ведущим зарядным устройством. Ведомое зарядное устройство должно быть выключено с кнопки.

Стадия «Выравнивающий заряд» применима для наливных свинцово-кислотных АБ. В процессе Выравнивающего заряда напряжение на АБ увеличивается с целью появления контролируемого газовыделения. Газовыделение способствует перемешиванию электролита, тем самым восстанавливая расслоение электролита и увеличивая емкость АБ. ЗУ СибАмпер 12/24 позволяет настроить и проводить выравнивающий заряд либо постоянным напряжением, либо импульсным. Импульсный режим заряда позволяет уберечь АБ от перегрева и длительного воздействия повышенного напряжения,  которое уменьшает срок службы АБ.

Полностью автоматический заряд с функцией поддержания заряда и повторным зарядом при разряде АБ

Функция поддержания заряда – это буферный режим, при котором ЗУ поддерживает напряжение АБ на заданном уровне в течение настраиваемого времени, и при этом АБ не перезарядится и не закипит. Повторный заряд работает в автоматическом режиме. Вы можете задать величину напряжения АБ, при разряде ниже которого, ЗУ в автоматическом режиме начнет заряжать АБ заново.

Световая индикация

По световым индикаторам, расположенным на лицевой панели ЗУ, можно определить наличие аварий (предупреждений) в работе ЗУ, режим и стадию заряда, а также оценить примерное время до окончания процесса заряда.

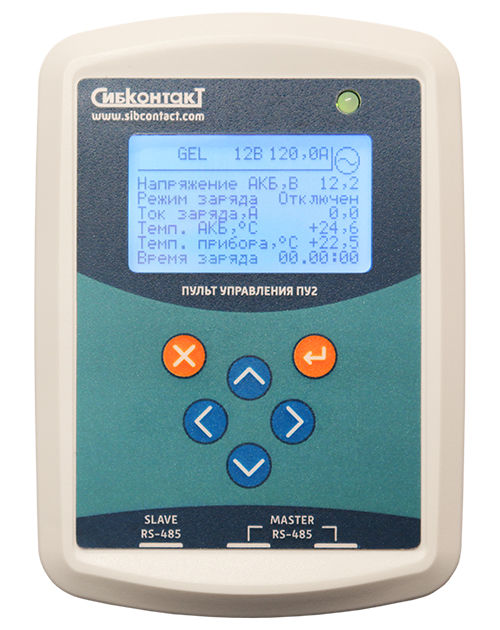

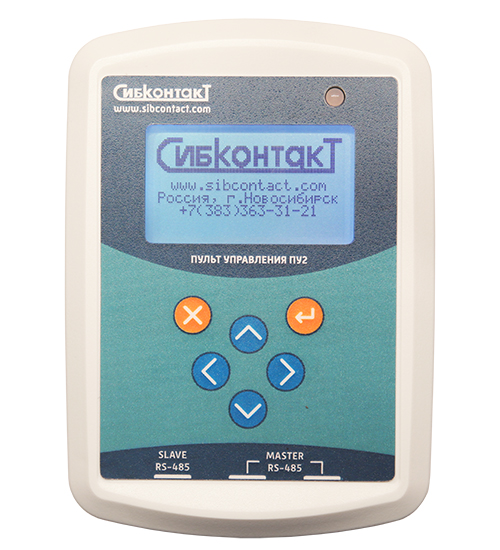

Выносной пульт управления. Удобный и простой интерфейс управления

В новом пульте управления появились встроенные часы реального времени. В энергонезависимой памяти пульта управления сохраняются последние 256 ошибок (аварий)  с фиксацией даты и времени возникновения.

С помощью пульта управления можно произвести настройки заряда,  посмотреть текущие данные заряда (ток, напряжение, температуру АБ, максимальную внутреннюю температуру СЗ, стадию заряда и общее время заряда), а так же ошибки и предупреждения.

СибАмпер 12/24 имеет следующие виды защит:

• защита от перегрузки,
• защита от перегрева ЗУ,
• защита АБ от заряда при пониженной температуре окружающей среды (порог настраивается),
• отключения заряда при превышении времени заряда (настраивается),
• защита АБ от перегрева в процессе заряда (порог настраивается),
• защита от переполюсовки АБ,
• защита от пониженного и повышенного напряжения сетевого питания. Автоматическое восстановление заряда при возврате параметров сети в норму,
• защита от короткого замыкания нагрузки,
• защита от пониженного и повышенного напряжения АБ,
• защита от внутреннего короткого замыкания.

Выходной разъем

Тип выходного разъема для подключения аккумуляторной батареи определяется на этапе заказа станции зарядной. По умолчанию СЗ-24-200 комплектуется разъемом  REMA SRE 320А 24 В, 320 А, корпус – красный (код 78169-00).

Крепкий металлический корпус, малые габариты и вес
СЗ компактная, её удобно монтировать. Не займет много места в помещении.

Скачать руководство по эксплуатации
