Объем бака - 500 л
Материал бака - углеродистая сталь
Рабочее давление бака - 0,6 MPa
Давление испытания бака - 0,9 MPa
Высота - 1565 мм
Диаметр бака с изоляцией - 780 мм
Масса - 87 кг
Производитель - Республика Беларусь, г.п. Ивенец
Гарантия производителя - 2 года
Описание товара
Область применения: - Накопление и аккумулирование нагретой воды.
Материал изделия: - Углеродистая сталь.
Описание: - Бак предназначен для аккумулирования тепла от различных источников и построения много валентныхсистем отопления (т.е. если Вам необходима совместная работа нескольких источников тепла, например, Вы хотите объединить работу твердотопливного котла и электрического ТЭНа или газового котла и дровяного котла, или теплового насоса и твердотопливного котла и электрического ТЭНа и так далее).
Бак S-TANK серии ЕТ улучшает гибкость системы отопления, является гидравлическим разделителем контуров системы.
Хорошо сочетает следующие источники тепла:
- Твердотопливный котел
- Котел на биомассе
- Пеллетный котел
- Камин с водяной рубашкой
- Тепловой насос
- Газовый котел
- Электрический котел
Изоляция бака выполнена по технологии NOFIRE из полиэфирного материала толщиной 70 мм, поддающегося 100% вторичной переработке (экологически безопасный материал), материал обладает высоким коэффициентом сопротивления теплопередачи, а так же высоким классом огнестойкости класса B-s2d0 в соответствии с Европейскими требованиями EN 13501.
С наружной стороны бак защищен легкой и прочной алюминиевой изоляцией с окрашенной либо неокрашенной поверхностью.
Цветовая гамма изоляций представлена у продающей организации.
Наружная поверхность бака окрашена термостойкой краской, внутренняя поверхность бака не окрашена согласнотребованиям к бакам работающим в составе систем отопления.
Опционально доступно:- Бак может быть изолирован эластичным пенополиуретаном толщиной 70 мм, а с наружной сторонызащищен матерчатой изоляцией.
Внутренняя поверхность бака может быть покрыта цинковым составом, для возможности хранения в баке горячейтехнической воды
Правила эксплуатации и рекомендации.
- При круглогодичном использовании бака, в момент перехода на летний период когда у Вас нет необходимостив отоплении, Вы можете оставить бак для горячего водоснабжения от Вашего котла или теплового насоса,настроив при этом систему на поддержание температуры в баке на необходимом Вам уровне. При этом Выдолжны перекрыть кран номер 14 и 15, и открыть кран номер 13 на байпасе, тем самым Вы оставитециркуляцию по малому контуру (циркуляционный насос системы отопления при этом режиме работы долженоставаться задействованным, если Вы хотите получать ГВС в полном объеме). Если Вам не требуется ГВС вбольшом объеме, то Вы можете выключить циркуляционный насос системы отопления. В этом случае Вы будетеполучать по 50-100 литров горячей воды за одно открытие крана (с интервалом открытия в пару минут). Связаноэто с тем, что при отсутствии циркуляции в баке, при максимальной нагрузке на разбор по ГВС ближайшиеводяные слои прилегающие к теплообменнику очень быстро отдают свое тепло, в то время как остальной объембака все еще в горячем состоянии. Таким образом, чтобы ГВС всегда был в полном объеме - в баке должна бытьциркуляция.
- Для экономии электроэнергии, мы рекомендуем Вам устанавливать временные реле на Ваши циркуляционныенасосы, либо иную стороннюю автоматику для управления циркуляцией. Это позволит Вам экономить,например в ночные часы когда Вы не пользуетесь ГВС, или в часы и дни отсутствия Вас в доме.На выше представленной монтажной схеме бака, изображена система ГВС с рециркуляцией, если же Вамнеобходима система без рециркуляции, то просто уберите из схемы обратную ветку и насос рециркуляции.
Обратный клапан должен устанавливаться в обязательном порядке, для предотвращения передавливаниягорячей воды в холодную!!!
При необходимости установки нескольких баков ГВС в каскад, вы можете обратиться за схемой монтажа кнашим специалистам написав письмо на следующий адрес:vs@invertory.ru
- Так же хотим обратить Ваше внимание, на то что нельзя нагревать бак до очень высоких температур от +65 ивыше при использовании его для нужд ГВС, так как Вы можете обжечь кожу такой чрезмерно нагретой водой.Если же все таки Вам нужно нагревать бак до таких температур, то установите группу подмеса на подающей иобратной ветке разбора ГВС, и выберите нужную Вам температуру ГВС (по санитарным нормам ГВС от 55 до 60градусов, комфортной для человека считается вода от 39 до 45 градусов).В зависимости от объема вашего контура ГВС не забудьте установить расширительный бак (10% от объемаконтура) и группу безопасности (на 6 бар) на этот контур, так как система является закрытой!!!

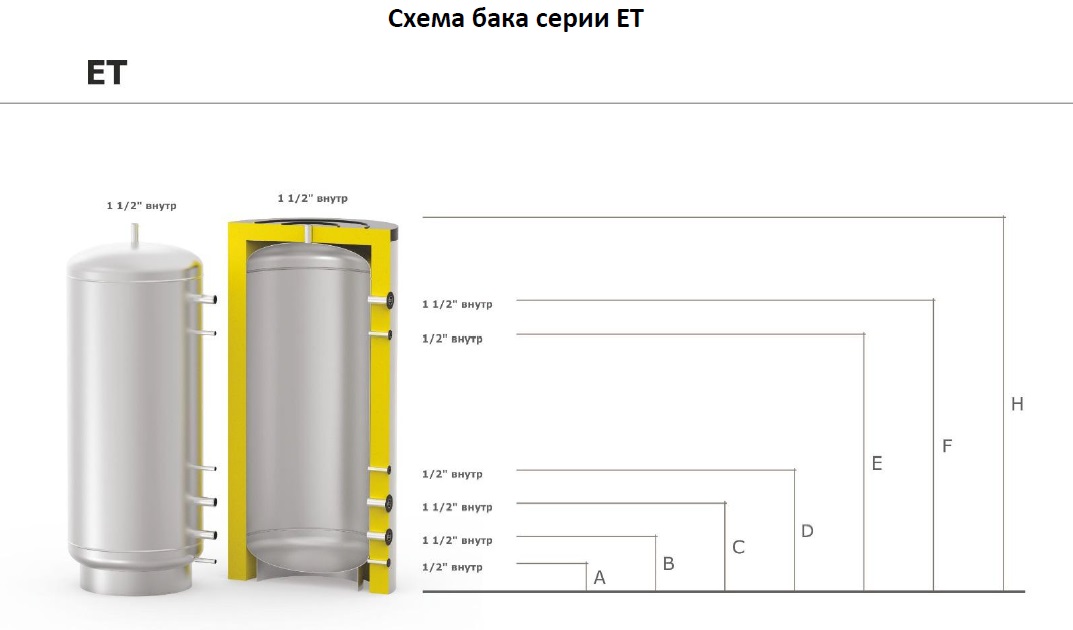

Конструктивные особенности
1.1 Бак серии ET предназначен для использования в системах отопления!
1.2 Теплоаккумуляционная ёмкость рассчитана на рабочую температуру с использованием воды и водно- гликолевых, а так же спиртовых растворов от +2 до +95 градусов по Цельсию.1.3 Все модели данной серии обладают следующими конструктивными особенностями:
А) баки сделаны из прочной высококачественной стали и по своей конструкции рассчитаны на многолетнюю эксплуатацию.
Б) Внешняя сторона бака окрашена термостойкой краской способной выдерживать динамические изменения температуры.
В) Нижняя опора бака выполнена по принципу кольцевой опоры, позволяющей равномерно распределять вес бака на поверхность пола и обеспечить устойчивость.
Г) Все баки оснащены подводящими и отводящими штуцерами выполненными из бесшовной толстостенной трубы.
Размещение и монтаж
2.1 Место установки бака необходимо выбрать так, что бы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков (устанавливается только внутри помещений). Любой удар или механическое воздействие могут привести к нарушению теплоизоляционного материала, а также к нарушению герметичности и как следствие выхода из строя бака!
2.2 Монтаж бака производится квалифицированными специалистами и лицами имеющими аттестат либо лицензию на выполнение работ связанных с инсталляцией систем отопления!
2.3. Бак не должен размещаться в непосредственной близости от открытого огня, либо соприкасаться с изоляцией самого котла, инсталлирующая организация при монтаже системы отопления с баком должна обеспечить соблюдение норм пожарной безопасности при эксплуатации!
Выбор бака
3.1 Выбор бака осуществляется индивидуально по параметрам системы отопления, либо согласно проектной документации.
3.2 Производитель сохраняет за собой право на технические изменения в соответствии с ТУ.
Гарантийные обязательства
4.1 Изготовитель гарантирует соответствие аккумуляционных ёмкостей S-TANK серии ET требованиям безопасности, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 5 лет со дня продажи.
4.2 Гарантия распространяется на все дефекты, возникшие по вине предприятия изготовителя.
4.3 Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил установки и эксплуатации, а так же при наличии механических повреждений.
4.4 Не гарантийным будет признан случай, если:
- система отопления с использованием бака была заполнена не раствором дистиллированной воды либо специально подготовленным раствором для заправки систем отопления с соответствующим сертификатом качества (для баков предназначенных для систем отопления).
- система отопления не была заземлена (это необходимо для предотвращения влияния паразитирующих (блуждающих) токов на металл и как результат ускорение коррозии).
- в случае использования бака в системах отопления с наличием воздуха в сети (для баков предназначенных для систем отопления).
- в случае если бак использовался в системе отопления не оснащенной соответствующей группой безопасности для сброса избыточного давления.
- в случае использования бака в агрессивных средах.
- в случае некачественного монтажа.
- в случае отсутствия расширительного бака для закрытой системы отопления, необходимого объема (10% от объема системы).

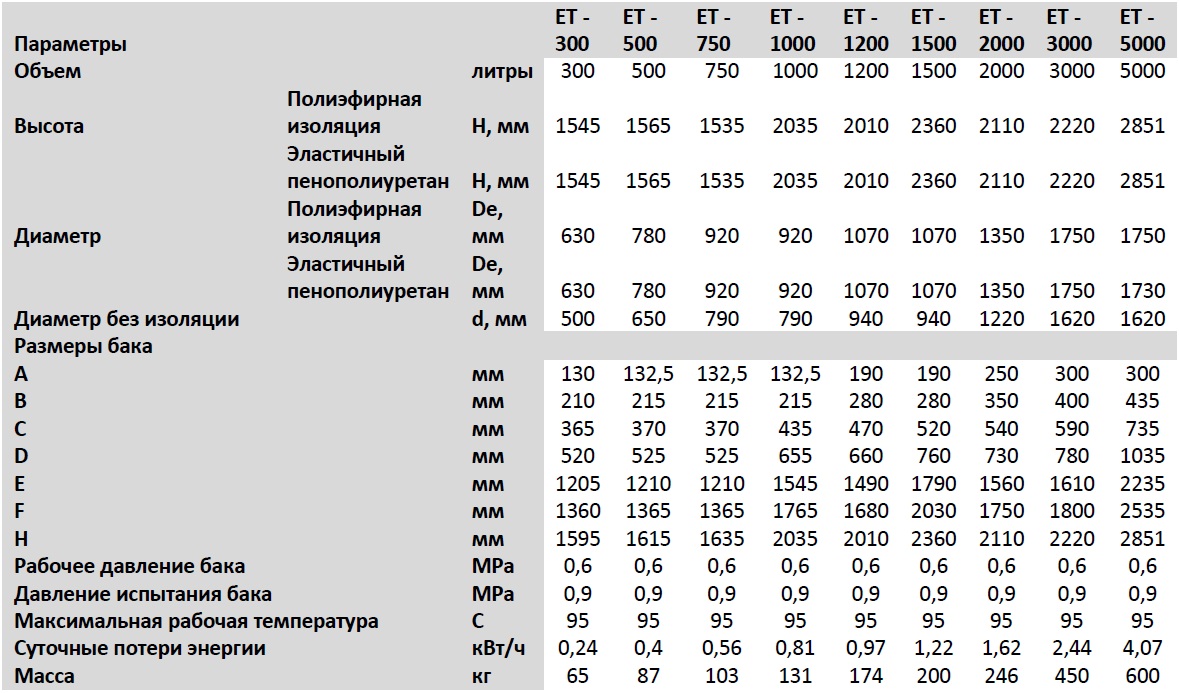

Технические характеристики

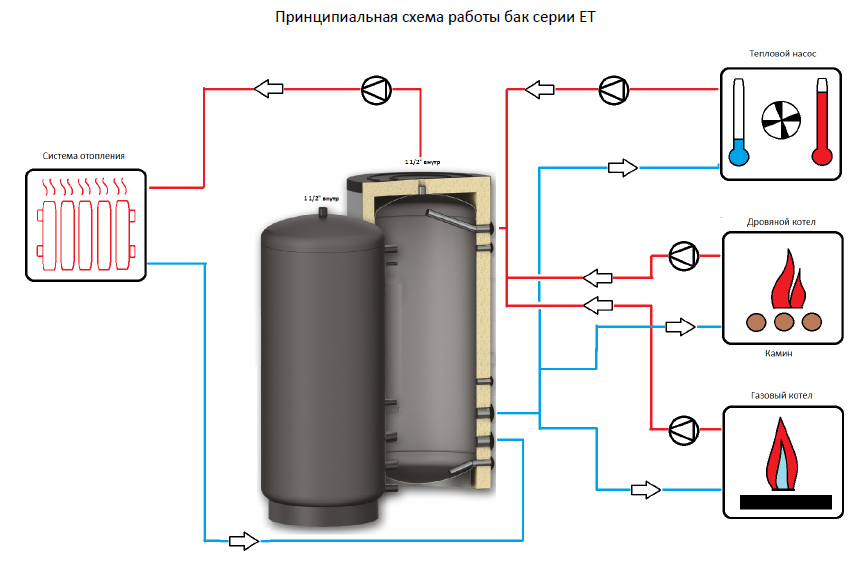

Схема подключения
