Совместимость: однофазные ИБП серии ST-L 1-3 кВА;
Исполнение: напольное (Tower);
Модельный ряд для ИБП ST1103L: BMT-96-09/ BMT-96-18;
Страна производитель: РФ.
Описание товара
Данные модели батарейных модулей Штиль серии BMT (Battery Module Tower), разработанные для однофазных ИБП серии ST-L мощностью 1-3 кВА, предназначены для компактного размещения внешних аккумуляторных батарей, рассчитанных на небольшое время автономной работы (от 10 мин до 3-4 ч). Как и модели однофазных ИБП серии ST-L батарейные модули BMT выпускаются в напольном исполнении (Tower) с габаритными размерами, соответствующими размерам ИБП.

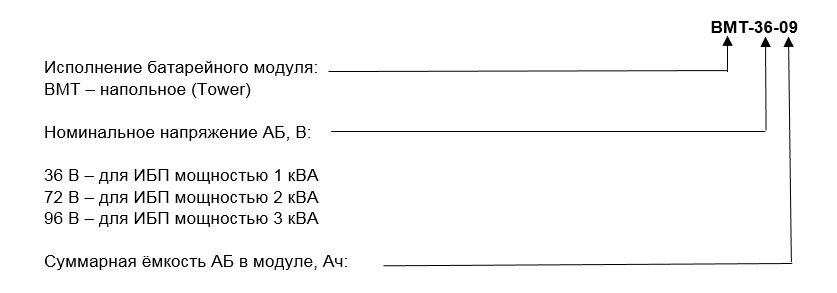

Модельный ряд батарейных модулей серии BMT для ИБП серии ST-L 1-3 кВА
| Модель ИБП Штиль серии ST | Модель батарейного модуля | Габариты батарейного модуля (ВхШхГ), мм | Устанавливаемые аккумуляторные батареи | ||
|---|---|---|---|---|---|
| Количество АБ в модуле | Емкость одной АБ, Ач | Суммарная емкость АБ в модуле, Ач | |||
| ST1101L | BMT-36-09 | 220х158х390 | 3 | 9 | 9 |
| BMT-36-18 | 6 | 18 | |||
| BMT-36-27 | 9 | 27 | |||
| ST1102L | BMT-72-09 | 346х210х442 | 6 | 9 | 9 |
| BMT-72-18 | 12 | 18 | |||
| BMT-72-27 | 18 | 27 | |||
| ST1103L | BMT-96-09 | 346х210х442 | 8 | 9 | 9 |
| BMT-96-18 | 16 | 18 | |||
Поддерживается возможность параллельного подключения до 6 батарейных модулей серии BMT.
Определение необходимой суммарной емкости внешних АБ для конкретной модели ИБП зависит от требуемого времени автономной работы и мощности нагрузки. В разделе Характеристики можно найти таблицы зависимости времени автономной работы от суммарной емкости АБ и уровня нагрузки для каждой модели ИБП серии ST-L 1-3 кВА.
Характеристики
| Модель батарейного модуля серии BMT | для ИБП ST1101L | для ИБП ST1102L | для ИБП ST1103L | |||||
| BMT-36-09 | BMT-36-18 | BMT-36-27 | BMT-72-09 | BMT-72-18 | BMT-72-27 | BMT-96-09 | BMT-96-18 | |
| Общие характеристики | ||||||||
|---|---|---|---|---|---|---|---|---|
| Исполнение модуля | напольное (Tower) | |||||||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | |||||||
| Номинальное напряжение группы АБ в модуле, В | 36 | 72 | 96 | |||||
| Количество 12-вольтовых АБ, шт | 3 | 6 | 9 | 6 | 12 | 18 | 8 | 16 |
| Суммарная емкость АБ в модуле, Ач | 9 | 18 | 27 | 9 | 18 | 27 | 9 | 18 |
| Емкость одной 12-вольтовой АБ, Ач | 9 | |||||||
| Функционал управления АБ | мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | |||||||
| Механические характеристики | ||||||||
| Габариты модуля (ВxШxГ), мм | 220х158х390 | 346х210х442 | ||||||
| Масса (с АБ), кг | 23 | 30 | 38 | 33 | 48 | 63 | 38 | 58 |
| Подключение | ||||||||
| Тип разъема для соединения с ИБП | разъем TD50A ("Андерсон") | |||||||
| Эксплуатационные характеристики | ||||||||
| Диапазон рабочей температуры, 0С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) | |||||||
| Диапазон температуры хранения,0С | от -20 до +40 | |||||||
| Относительная влажность, % | от 0 до 95 (без конденсата) | |||||||
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) | |||||||
Особенности
- Возможность параллельного подключения до 6 батарейных модулей;
- Автоматический выключатель для защиты АБ;
- Удобная коммутация АБ в модуле;
- Дополнительные аксессуары (колеса, ручки) для облегчения перемещения батарейного модуля при необходимости;
- Широкий набор функций контроля работы аккумуляторных батарей:
- Мониторинг состояния (напряжения блока (элемента), внутреннего сопротивление блока (элемента), температуры, тока, общего напряжения системы АБ);
- Тестирование ёмкости;
- Защита от глубокого разряда (LVD);
- Термокомпенсация заряда (опция);
- Контроль АБ по "средней" точке (опция).
Комплектация
| Наименование | Батарейные модули серии BMT |
|---|---|
| Аккумуляторные батареи, 12В | количество и ёмкость в соответствии с типом модели |
| Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
