Бойлер косвенного нагрева ГВС S-Tank серии SS-HP 1500

Описание товара

Данный болйлер серии SS-HP оценят люди, которые хотят установить себе для отопления и ГВС тепловой насос.

Этот бак разрабатывался специально для низкотемпературной системы отопления и ГВС.

Увеличенный теплообменник, встроенный в бак, позволяет снимать все тепло, выработанное вашим тепловым насосом и нагревать воду до максимально возможной температуры.

Бак изгтовлен из нержавеющей стали AISI 304, имеет теплоизоляцию и оснащен ревизионным люком для проведения техобслуживания, а также штуцерами под установку датчиков внутри бака.

Преимущество данного изделия заключается в том, что в нем могут быть подключены несколько источников тепла, а также то, что при этом мы получаем ГВС.

Внутри бака встроен спиральный теплообменник из высококачественной нержавеющей стали площадью от 3,5 до 8,4 м2.

Принцип нагрева воды заключается в следующем: в баке постоянно поддерживается температура на уровне 39-95 градусов Цельсия, вода проходящая через спиральный теплообменник в баке, за время прохождения нагревается до температуры бака минус 2 градуса. Тем самым вы получаете объем ГВС равный объему бака.

Это самый идеальный вариант для работы с тепловыми насосами.

Правила эксплуатации и рекомендации.

- При круглогодичном использовании бака, в момент перехода на летний период когда у Вас нет необходимостив отоплении, Вы можете оставить бак для горячего водоснабжения от Вашего котла или теплового насоса,настроив при этом систему на поддержание температуры в баке на необходимом Вам уровне. При этом Выдолжны перекрыть кран номер 14 и 15, и открыть кран номер 13 на байпасе, тем самым Вы оставитециркуляцию по малому контуру (циркуляционный насос системы отопления при этом режиме работы долженоставаться задействованным, если Вы хотите получать ГВС в полном объеме). Если Вам не требуется ГВС вбольшом объеме, то Вы можете выключить циркуляционный насос системы отопления. В этом случае Вы будетеполучать по 50-100 литров горячей воды за одно открытие крана (с интервалом открытия в пару минут). Связаноэто с тем, что при отсутствии циркуляции в баке, при максимальной нагрузке на разбор по ГВС ближайшиеводяные слои прилегающие к теплообменнику очень быстро отдают свое тепло, в то время как остальной объембака все еще в горячем состоянии. Таким образом, чтобы ГВС всегда был в полном объеме - в баке должна бытьциркуляция.

- Для экономии электроэнергии, мы рекомендуем Вам устанавливать временные реле на Ваши циркуляционныенасосы, либо иную стороннюю автоматику для управления циркуляцией. Это позволит Вам экономить,например в ночные часы когда Вы не пользуетесь ГВС, или в часы и дни отсутствия Вас в доме.На выше представленной монтажной схеме бака, изображена система ГВС с рециркуляцией, если же Вамнеобходима система без рециркуляции, то просто уберите из схемы обратную ветку и насос рециркуляции.

Обратный клапан должен устанавливаться в обязательном порядке, для предотвращения передавливаниягорячей воды в холодную!!!

При необходимости установки нескольких баков ГВС в каскад, вы можете обратиться за схемой монтажа кнашим специалистам написав письмо на следующий адрес:vs@invertory.ru

- Так же хотим обратить Ваше внимание, на то что нельзя нагревать бак до очень высоких температур от +65 ивыше при использовании его для нужд ГВС, так как Вы можете обжечь кожу такой чрезмерно нагретой водой.Если же все таки Вам нужно нагревать бак до таких температур, то установите группу подмеса на подающей иобратной ветке разбора ГВС, и выберите нужную Вам температуру ГВС (по санитарным нормам ГВС от 55 до 60градусов, комфортной для человека считается вода от 39 до 45 градусов).В зависимости от объема вашего контура ГВС не забудьте установить расширительный бак (10% от объемаконтура) и группу безопасности (на 6 бар) на этот контур, так как система является закрытой!!!

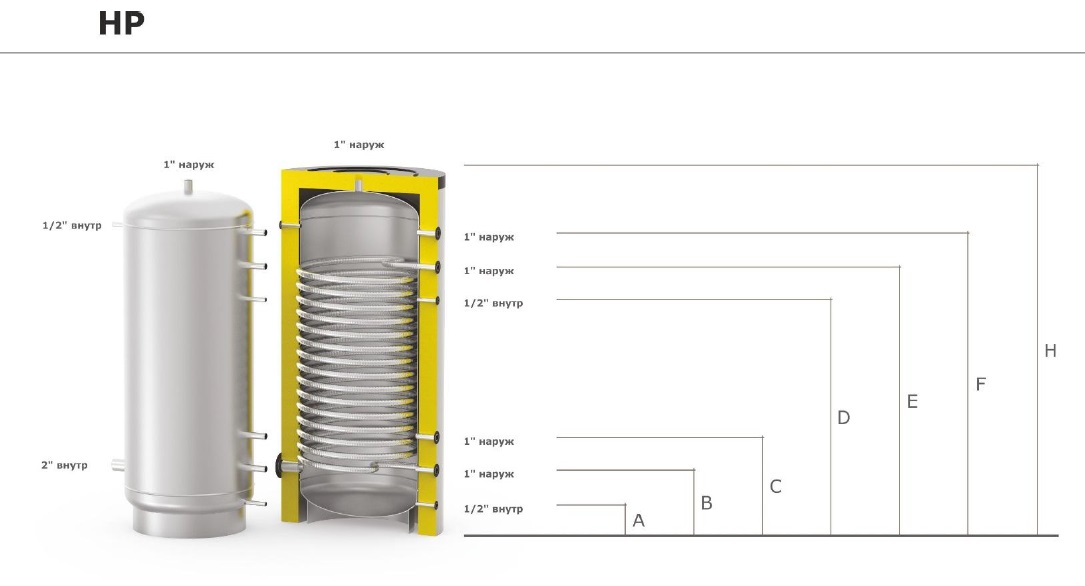

Конструктивные особенности

1.1 Бак серии SS-HP предназначен для использования в системах отопления с возможностью получения ГВС. Так же бак позволяет строить многовалентные системы отопления связывая в себе максимально возможное количество источников тепла.

1.2 Теплоаккумуляционная ёмкость рассчитана на рабочую температуру с использованием воды и водногликолевых, а так же спиртовых растворов от +2 до +95 градусов по Цельсию.

1.3 Все модели данной серии обладают следующими конструктивными особенностями:

А) баки сделаны из прочной высококачественной нержавеющей стали AISI 304 и по своей конструкции рассчитаны на многолетнюю эксплуатацию.

Б) Внешняя сторона бака окрашена термостойкой краской способной выдерживать динамические изменения температуры

В) Нижняя опора бака выполнена по принципу кольцевой опоры, позволяющей равномерно распределять вес бака на поверхность пола и обеспечить устойчивость.

Г) Все баки оснащены подводящими и отводящими штуцерами выполненными из бесшовной толстостенной трубы.

Область применения

Накопление и аккумулирование нагретой санитарной воды. Хорошо сочетает следующие источники тепла:

– Твердотопливный котел

– Котел на биомассе

– Пеллетный котел

– Камин с водяной рубашкой

– Газовый котел

– Электрический котел

– Солнечный коллектор

- Тепловой насос

Изоляция бака выполнена по технологии NOFIRE из полиэфирного материала толщиной 70 мм, поддающегося 100% вторичной переработке (экологически безопасный материал), материал обладает высоким коэффициентом сопротивления теплопередачи, а так же высоким классом огнестойкости класса B-s2d0 в соответствии с Европейскими требованиями EN 13501.

С наружной стороны бак защищен легкой и прочной металлической изоляцией с окрашенной либо неокрашенной поверхностью. Цветовая гамма изоляций представлена у продающей организации.

Опционально доступно:- Бак может быть изолирован эластичным пенополиуретаном толщиной 70 мм, а с наружной стороны защищен матерчатой изоляцией.

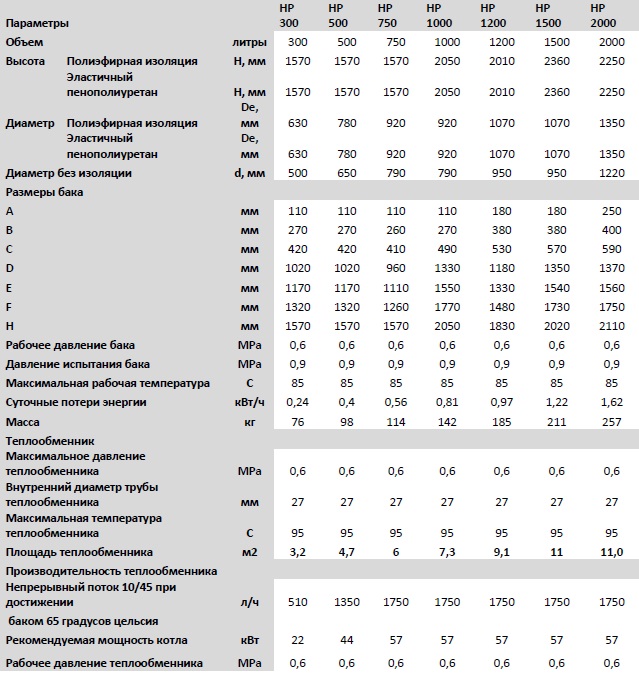

Технические характеристики

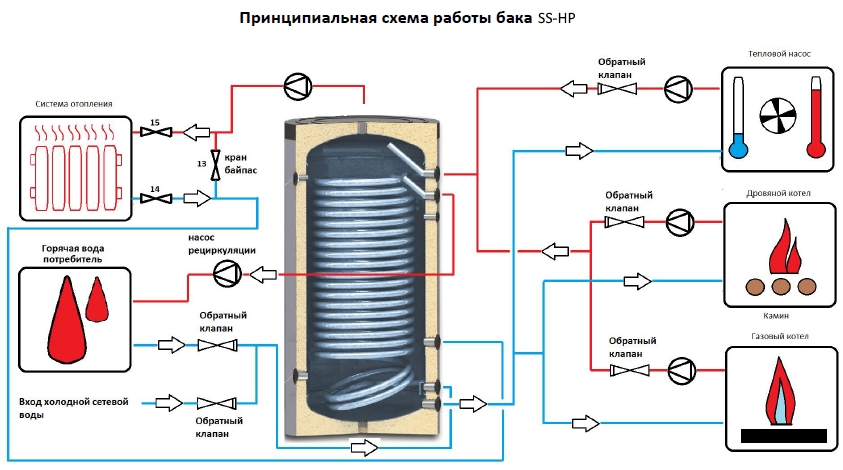

Схема подключения

Скачать паспорт изделия

Скачать сертификат
