Артикул:
7241110
Тип ИБП: on-line;
Исполнение: напольное (Tower);
Модельный ряд: ST1106L/ST1110L;
Номинальная выходная мощность: 6000/10000 ВА;
Предельный диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220/230/240 В ± 2%;
Интерфейсы: USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: SNMP/ModbusRTU/протокол Штиль и др.;
Батареи: внешние;
Страна производитель: РФ.
Исполнение: напольное (Tower);
Модельный ряд: ST1106L/ST1110L;
Номинальная выходная мощность: 6000/10000 ВА;
Предельный диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220/230/240 В ± 2%;
Интерфейсы: USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: SNMP/ModbusRTU/протокол Штиль и др.;
Батареи: внешние;
Страна производитель: РФ.
Подробности
Описание товара
Однофазные источники бесперебойного питания Штиль серии ST-L 6-10 кВА топологии on-line предназначены для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:
- серверов, групп серверов, серверных стоек, компьютерных залов, небольших ЦОД;
- сетевого оборудования;
- систем связи и телекоммуникационных узлов;
- отопительного и котельного оборудования (газовых котлов, водонагревательных котлов, циркуляционных насосов и т.д.);
- систем безопасности и контроля доступа (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.);
- бытовой техники для дома (звуковое оборудование Hi-Tech, телевизионная техника и др.).
Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.
Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: USB, Ethernet, RS-485, «сухие» контакты.
Возможность параллельной работы до четырёх ИБП позволяет поэтапно наращивать выходную мощность по мере увеличения количества потребителей, а также создавать параллельные резервируемые конфигурации, существенно повышая надежность системы электропитания. Таким образом, можно построить однофазную систему мощностью до 40 кВА без резервирования или до 30 кВА с резервированием N+1.
ИБП данной серии не содержат встроенных аккумуляторных батарей (АБ), но поддерживают подключение широкого модельного ряда внешних АБ для обеспечения долговременной автономной работы (до 20 ч и более). Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна в батарейных модулях (серия BMT– англ. Battery Module Rack для ИБП 6-10 кВА) или в модульных батарейных стеллажах (серия MBS–англ. Modular Battery Shelving).

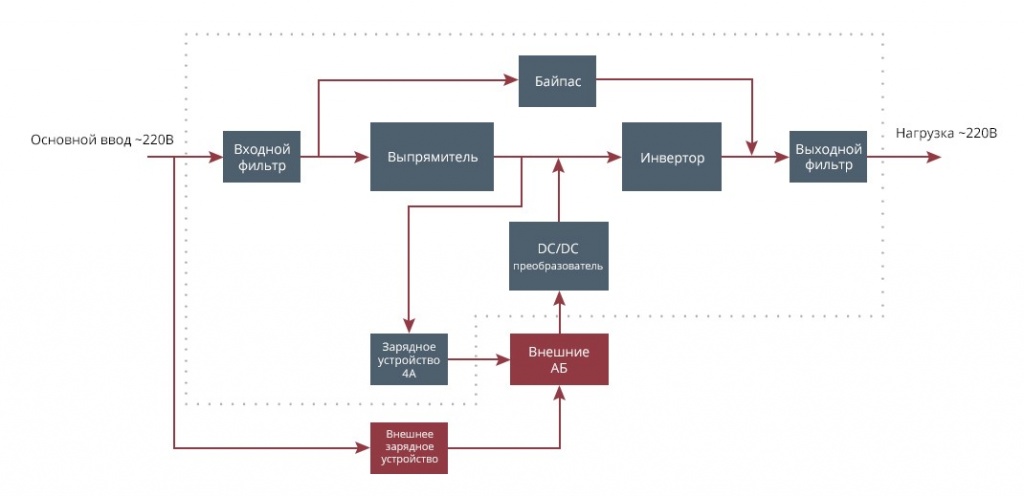

Структурная схема ИБП Штиль серии ST-L 6-10 кВА
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
- Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Светодиодный дисплей как опция;
- Широкие возможности локального и удаленного мониторинга и управления ИБП:
- USB порт совместно со специализированным ПО для настройки и мониторинга ИБП;
- Пять выходных «сухих» контактов в базовой комплектации (сигнализация о неисправности ИБП, общей аварии, аварии сети, режиме байпас, глубоком разряде батарей) и шесть опциональных программируемых «сухих» контактов (5 выходных и 1 входной);
- Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) и RS-485 (протокол Modbus RTU/ ASCII) (опция);
- Порт EPO для дистанционного аварийного отключения ИБП;
- Система дистанционного контроля и управления множеством территориально разнесенных ИБП (опция);
- Плавный пуск;
Повышенная эксплуатационная готовность
- Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция);
- Возможность замены блоков внешних АБ на месте эксплуатации без отключения оборудования;
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции); Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
- Поддержка параллельного подключения до 4-ёх блоков ИБП;
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический байпас;
- Встроенный ручной байпас для проведения настройки и сервисного обслуживания ИБП без прерывания питания нагрузки;
- Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, а также ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
Энергоэффективная работа
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
- Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Технические характеристики
| Модель | ST1106L | ST1110L |
|---|---|---|
| Выходная мощность, кВА/кВт | 6/5,4 | 10/8 |
| Топология | on-line (с двойным преобразованием) | |
| Исполнение | напольное (Tower) | |
| Тип ключей | IGBT-транзисторы | |
| Входные характеристики | ||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 | |
| Диапазон входного напряжения, В | 160-275 при нагрузке 100%, 135-160 при нагрузке 75%, 90-135 при нагрузке 50% | |
| Предельный диапазон входного напряжения, В | 90-295 | |
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±20% с шагом 1В, по умолчанию: ±10% | |
| Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±20% с шагом 1В, по умолчанию: ±10% | |
| Номинальная входная частота, Гц | 50 | |
| Диапазон входной частоты, Гц | 43-57 (50±14%) | |
| Входной коэффициент мощности | 0,99 | |
| Номинальный входной ток (при максимальной нагрузке), А | 38 | 55 |
| Плавный пуск | да | |
| Выходные характеристики | ||
| Форма выходного сигнала | чистая синусоида | |
| Выходной коэффициент мощности | 0,9 | 0,8 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) | |
| Точность поддержания выходного напряжения | ±2% | |
| Номинальная выходная частота, Гц | 50/60 | |
| Точность поддержания выходной частоты | ±0,1% | |
| Максимальный выходной ток, А | 27 | 45 |
| Коэффициент нелинейных искажений, % | < 2% при линейной нагрузке, <4% при нелинейной нагрузке | |
| Крест-фактор | 3:1 | |
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 600 с; 130-150% - в течение 60 с; более 150% - 1 сек с последующим переключением на байпас | |
| КПД при работе в режиме on-line, % | 95 | |
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 | |
| КПД при работе в автономном режиме (питание от АБ), % | 94 | |
| Время переключения в автономный режим из режима on-line, мс | 0 | |
| Время переключения в автономный режим из режима ECO или байпас, мс | 5 | |
| Внешние АБ | ||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | |
| Исполнение АБ | напольное (Tower), выполнены "в размер" соответствующей модели ИБП | |
| Номинальное напряжение АБ, В | 192 | |
| Номинальный ток заряда встроенного ЗУ, А | 4 | |
| Холодный старт (запуск в автономном режиме во время отключения электроэнергии) | да | |
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) | |
| Панель управления и интерфейсы | ||
| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи | |
| Светодиодный дисплей | отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев (опция) | |
| Звуковой сигнал | автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал) | |
| Сухие контакты | 5 шт. (50 В, 50 мА) для сигнализации о неисправности ИБП, общей аварии, аварии сети, режиме байпас и глубоком разряде батарей | |
| USB порт + специальное ПО | протокол Megatec | |
| Ethernet | протоколы SNMP / Web / Modbus TCP / Telnet / SSH / NTP (опция) | |
| RS-485 | протокол Modbus RTU/ASCI (опция) | |
| Дополнительные программируемые "сухие" контакты ( 5 выходных, 1 входной) | опция | |
| Порт аварийного дистанционного отключения ИБП (EPO) | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. | |
| Система дистанционного контроля территориально разнесенных ИБП | опция | |
| Параллельная работа | до 4 ИБП, в базовой комплектации | |
| Ручной байпас | да | |
| Подключение | ||
| Входная сеть | клеммное подключение (L, N, PE) | |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N, PE) | |
| Сечение проводов сети основного ввода, мм2 | 10 | |
| Сечение проводов сети ручного байпаса, мм2 | 10 | |
| Сечение проводов выхода, мм2 | 10 | |
| Надежность и эксплуатационные характеристики | ||
| Диапазон рабочей температуры, 0С | от +5 до +40 | |
| Диапазон температуры хранения,0С | от -60 до +50 | |
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) | |
| Относительная влажность, % | от 0 до 95 (без конденсата) | |
| Рабочая высота, м | до 3000 м при 40 0С без ухудшения номинальных характеристик | |
| Уровень шума (на расстоянии 1 м), дБ | < 45 | |
| Степень защиты от пыли и влаги | IP20 | |
| Срок службы, лет | 10 | |
| Наработка на отказ, ч | ≥100000 | |
| Гарантия, мес | 24 | |
| Механические характеристики | ||
| Габариты (ВхШхГ), мм | 436x250x570 | |
| Масса, кг | 18 | |
Комплектация
| Наименование | ST1106L | ST1110L |
|---|---|---|
| USB – кабель (длина - 1м) | 1 шт. | |
| Кабель для подключения внешних батарейных модулей с разъемом «андерсон» на стороне ИБП (длина - 1м) | 1 шт. | |
| Руководство по эксплуатации (объединенное с паспортом изделия) | 1 экз. | |
| Индивидуальная упаковка (картонная коробка) | 1 шт. | |
Опции
1. Для локального и удаленного мониторинга:
| № п.п. | Наименование | ST1106L | ST1110L |
|---|---|---|---|
| 1.1 | Платы расширения интерфейсов Штиль серии IC (Interface Expansion Card): | IC- SNMP/WEB | |
| IC- MODBUS/Dry contacts | |||
2. Для размещения внешних аккумуляторных батарей:
| № п.п. | Наименование | ST1106L | ST1110L |
|---|---|---|---|
| 2.1 | Батарейные модули Штиль напольного исполнения серии BMT (Battery Module Tower) с предустановленными аккумуляторными батареями: | BMT-192-09-L | |
| BMT-192-18-L | |||
| 2.2 | Модульные батарейные стеллажи Штиль серии MBS (Modular Battery Shelving) без предустановленных аккумуляторных батарей: | MBS-01 | |
| MBS-02 | |||
| MBS-03 | |||
| MBS-04 | |||
3. Для заряда внешних аккумуляторных батарей большой емкости:
| № п.п. | Наименование | ST1106L | ST1110L |
|---|---|---|---|
| 3.1 | Зарядные устройства Штиль серии BCT (Battery Charger Tower): | BСT-192-05 | |
| BСT-192-10 | |||
| BСT-192-15 | |||
4. Для настройки, сервисного обслуживания и замены ИБП без прекращения подачи электропитания к подключенному оборудованию:
| № п.п. | Наименование | ST1106L | ST1110L |
|---|---|---|---|
| 4.1 | Модуль внешнего байпаса Штиль настенного исполнения серии EBM (External Bypass Module): | EBM-10-W | |
| EBM-10-2W | |||
