Артикул:
7241103
Тип ИБП: on-line;
Исполнение: напольное (Tower);
Модельный ряд: ST1101L/ST1102L/ST1103L;
Номинальная выходная мощность: 1000/2000/3000 ВА;
Коэффициент выходной мощности: 0,9;
Предельный диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220/230/240 В ± 2%;
Интерфейсы: USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: SNMP/ModbusRTU/протокол Штиль и др.;
Батареи: внешние;
Страна производитель: РФ.
Исполнение: напольное (Tower);
Модельный ряд: ST1101L/ST1102L/ST1103L;
Номинальная выходная мощность: 1000/2000/3000 ВА;
Коэффициент выходной мощности: 0,9;
Предельный диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220/230/240 В ± 2%;
Интерфейсы: USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: SNMP/ModbusRTU/протокол Штиль и др.;
Батареи: внешние;
Страна производитель: РФ.
Подробности
Описание товара
Однофазные источники бесперебойного питания Штиль серии ST-L 1-3 кВА топологии on-line предназначены для защиты различных чувствительных к электропитанию устройств в домах, коттеджах и небольших офисах:
- персональных компьютеров (ПК), периферийного компьютерного оборудования, серверов, сетевого оборудования;
- отопительного и котельного оборудования (газовых котлов, водонагревательных котлов, циркуляционных насосов, систем контроля задымления, затопления и утечки газа);
- торговых терминалов и другого торгово-кассового оборудования;
- систем безопасности объектов (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.);
- бытовой техники (звуковое оборудование Hi-Tech, телевизионная техника и др.);
- банкоматов и другого банковского оборудования.
Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.
Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: USB, Ethernet, RS-485, «сухие» контакты.
ИБП данной серии не содержат встроенных аккумуляторных батарей (АБ), но оснащены более мощным встроенным зарядным устройством (см. структурную схему ниже), рассчитанным на ток до 5 А, и поддерживают подключение широкого модельного ряда внешних АБ для обеспечения долговременной автономной работы (до 20 ч и более). Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях (серия BMT– англ. Battery Module Tower для ИБП 1-3 кВА), так и в модульных батарейных стеллажах (серия MBS–англ. Modular Battery Shelving).

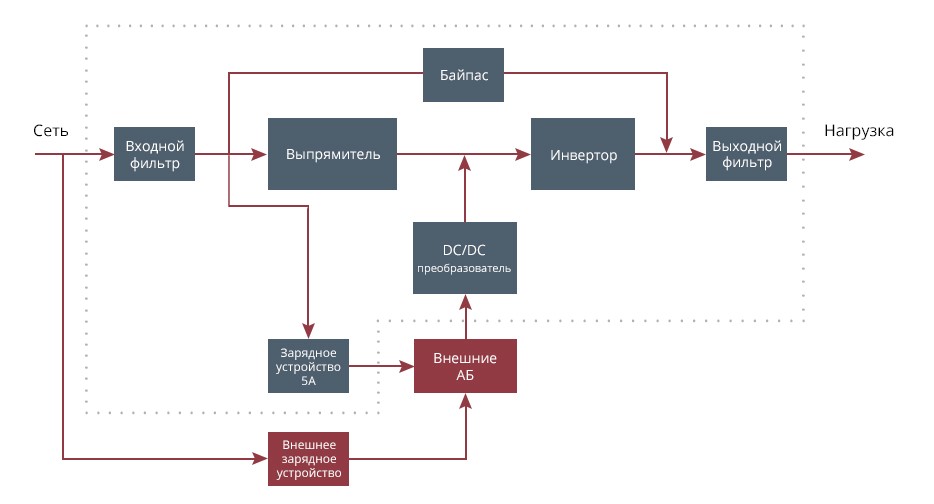

Структурная схема ИБП Штиль серии ST-L 1-3 кВА
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
- Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Светодиодный дисплей как опция;
- Широкие возможности локального и удаленного мониторинга и управления ИБП:
- USB порт совместно со специализированным ПО для настройки и мониторинга ИБП;
- Пять выходных «сухих» контактов в базовой комплектации (сигнализация о неисправности ИБП, общей аварии, аварии сети, режиме байпас, глубоком разряде батарей) и шесть опциональных программируемых «сухих» контактов (5 выходных и 1 входной);
- Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) и RS-485 (протокол Modbus RTU/ ASCII) (опция);
- Порт EPO для дистанционного аварийного отключения ИБП;
- Система дистанционного контроля и управления множеством территориально разнесенных ИБП (опция);
- Плавный пуск;
Повышенная эксплуатационная готовность
- Возможность обеспечения оптимального времени автономной работы за счет широкого модельного ряда внешних батарейных модулей;
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
- Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический байпас;
- Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
Энергоэффективная работа
- Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
- Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Технические характеристики
| Модель | ST1101L | ST1102L | ST1103L |
|---|---|---|---|
| Выходная мощность, кВА/кВт | 1/0,9 | 2/1,8 | 3/2,7 |
| Топология | on-line (с двойным преобразованием) | ||
| Исполнение | напольное (Tower) | ||
| Тип ключей | IGBT-транзисторы | ||
| Входные характеристики | |||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | ||
| Номинальное входное напряжение, В | 220 | ||
| Диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-175 при нагрузке 75%, 120-155 при нагрузке 50% | ||
| Предельный диапазон входного напряжения, В | 90-295 | ||
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±20% с шагом 1В, по умолчанию: ±10% | ||
| Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±20% с шагом 1В, по умолчанию: ±10% | ||
| Номинальная входная частота, Гц | 50 | ||
| Диапазон входной частоты, Гц | 45-55 (50±10%) | ||
| Входной коэффициент мощности | 0,99 | ||
| Номинальный входной ток (при максимальной нагрузке), А | 7 | 13,5 | 20 |
| Плавный пуск | да | ||
| Выходные характеристики | |||
| Форма выходного сигнала | чистая синусоида | ||
| Выходной коэффициент мощности | 0,9 | ||
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) | ||
| Точность поддержания выходного напряжения | ±2% | ||
| Номинальная выходная частота, Гц | 50 | ||
| Точность поддержания выходной частоты, Гц | 49,9-50,1 (50±0,2%) | ||
| Максимальный выходной ток, А | 4,5 | 9 | 13,5 |
| Коэффициент нелинейных искажений, % | < 2,5% при линейной нагрузке, <4% при нелинейной нагрузке | ||
| Крест-фактор | 3:1 | ||
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас | ||
| КПД при работе в режиме on-line, % | 95 | ||
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 | ||
| КПД при работе в автономном режиме (питание от АБ), % | 86 | ||
| Время переключения в автономный режим из режима on-line, мс | 0 | ||
| Время переключения в автономный режим из режима ECO или байпас, мс | 7 | ||
| Внешние АБ | |||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | ||
| Исполнение АБ | напольное (Tower), выполнены "в размер" соответствующей модели ИБП | ||
| Номинальное напряжение АБ, В | 36 | 72 | 96 |
| Номинальный ток заряда встроенного ЗУ, А | 5 | 4 | 4 |
| Холодный старт (запуск в автономном режиме во время отключения электроэнергии) | да | ||
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | ||
| Срок службы, лет | до 7 (в зависимости от условий эксплуатации) | ||
| Панель управления и интерфейсы | |||
| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи | ||
| Светодиодный дисплей | отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев (опция) | ||
| Звуковой сигнал | автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал) | ||
| Сухие контакты | 5 шт. (50 В, 50 мА) для сигнализации о неисправности ИБП, общей аварии, аварии сети, режиме байпас и глубоком разряде батарей | ||
| USB порт + специальное ПО | протокол Megatec | ||
| Ethernet | протоколы SNMP / Web / Modbus TCP / Telnet / SSH / NTP (опция) | ||
| RS-485 | протокол Modbus RTU/ASCI (опция) | ||
| Дополнительные программируемые "сухие" контакты ( 5 выходных, 1 входной) | опция | ||
| Порт аварийного дистанционного отключения ИБП (EPO) | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. | ||
| Система дистанционного контроля территориально разнесенных ИБП | опция | ||
| Подключение | |||
| Входная сеть | IEC-320-C14 | IEC-320-C20 или клеммы (L, N, PE) | |
| Нагрузка (выходные разъёмы) | IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (1 шт.) | IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.) или клеммы (L, N, PE) | |
| Сечение проводов сети, мм2 | 0,75 | 1,5 | 2,5 |
| Сечение проводов выхода, мм2 | 0,75 | 1,5 | 2,5 |
| Надежность и эксплуатационные характеристики | |||
| Диапазон рабочей температуры, 0С | от +5 до +40 | ||
| Диапазон температуры хранения,0С | от -60 до +50 | ||
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) | ||
| Относительная влажность, % | от 0 до 95 (без конденсата) | ||
| Рабочая высота, м | до 3000 м при 40 0С без ухудшения номинальных характеристик | ||
| Уровень шума (на расстоянии 1 м), дБ | < 45 | ||
| Степень защиты от пыли и влаги | IP20 | ||
| Срок службы, лет | 10 | ||
| Наработка на отказ, ч | ≥70000 | ||
| Гарантия, мес | 24 | ||
| Механические характеристики | |||
| Габариты (ВхШхГ), мм | 220х155х392 | 346х210х443 | |
| Масса, кг | 16 | 28 | 34 |
Комплектация
| Наименование | ST1101SL | ST1102SL | ST1103SL |
|---|---|---|---|
| Встроенные аккумуляторные батареи (12 В, 9 Ач) | 3 шт. | 6 шт. | 8 шт. |
| USB- кабель (длина - 1 м) | 1 шт. | ||
| Сетевой шнур с разъемом C13 (длина шнура – 1 м) | 1 шт. | нет | |
| Руководство по эксплуатации (объединенное с паспортом изделия) | 1 экз. | ||
| Индивидуальная упаковка (картонная коробка) | 1 шт. | ||
Опции
1. Для локального и удаленного мониторинга:
| № п.п. | Наименование | ST1101L | ST1102L | ST1103L |
|---|---|---|---|---|
| 1.1 | Платы расширения интерфейсов Штиль серии IC (Interface Expansion Card): | IC- SNMP/WEB | ||
| IC- MODBUS/Dry contacts | ||||
2. Для размещения внешних аккумуляторных батарей:
| № п.п. | Наименование | ST1101L | ST1102L | ST1103L |
|---|---|---|---|---|
| 2.1 | Батарейные модули Штиль напольного исполнения серии BMT (Battery Module Tower) с предустановленными аккумуляторными батареями: | BMT-36-09 | BMT-72-09 | BMT-96-09 |
| BMT-36-18 | BMT-72-18 | BMT-96-18 | ||
| BMT-36-27 | BMT-72-27 | |||
| 2.2. | Батарейные стеллажи Штиль серии BS (Battery Shelving) и модульные батарейные стеллажи Штиль серии MBS (Modular Battery Shelving) без предустановленных аккумуляторных батарей: | BS-01 | ||
| MBS-01 | ||||
| MBS-02 | ||||
| MBS-03 | ||||
| MBS-04 | ||||
3. Для заряда внешних аккумуляторных батарей большой емкости:
| № п.п. | Наименование | ST1101L | ST1102L | ST1103L |
|---|---|---|---|---|
| 3.1 | Зарядные устройства Штиль серии BCT (Battery Charger Tower): | BСT-36-05 | BСT-72-04 | BСT-96-04 |
| BСT-36-10 | BСT-72-08 | BСT-96-08 | ||
| BСT-36-15 | BСT-72-12 | BСT-96-12 | ||
| BСT-36-20 | BСT-72-16 | BСT-96-16 |
4. Для настройки, сервисного обслуживания и замены ИБП без прекращения подачи электропитания к подключенному оборудованию:
| № п.п. | Наименование | ST1101L | ST1102L | ST1103L |
|---|---|---|---|---|
| 4.1 | Модуль внешнего байпаса Штиль настенного исполнения серии EBM (External Bypass Module): | EBM-01-W | EBM-03-W | |
Комплектация
| Наименование | ST1101L | ST1102L | ST1103L |
|---|---|---|---|
| USB- кабель (длина - 1 м) | 1 шт. | ||
| Кабель для подключения внешних батарейных модулей с разъемом «андерсон» на стороне ИБП (длина - 1м) | 1 шт. | ||
| Сетевой шнур с разъемом C13 (длина шнура – 1 м) | 1 шт. | нет | |
| Руководство по эксплуатации (объединенное с паспортом изделия) | 1 экз. | ||
| Индивидуальная упаковка (картонная коробка) | 1 шт. | ||
