ИБП ST33010 Трехфазный 3:3 – 10 кВА - внешние АБ

Описание товара

ИБП серии ST мощностью от 10 до 40 кВА напольного исполнения представляют собой трехфазные on-line ИБП, спроектированные на базе высокоскоростного сигнального процессора с цифровым управлением (DSP- Digital Signal Processor) и IGBT силовых модулей.

Источники бесперебойного питания ST33010, ST33015, ST33020, ST33030, ST33040 оптимальны для использования в коммерческих офисах, финансовых структурах, бюджетной сфере и телекоммуникациях. Они идеально подойдут для электроснабжения серверов, рабочих станций, теле- и аудиоаппаратуры, видеонаблюдения и другой чувствительной к качеству напряжения офисной вспомогательной техники и технологического оборудования.

ИБП данной серии не содержат встроенных аккумуляторных батарей (АБ), однако предоставляют широкие возможности по обеспечению долговременной автономной работы за счёт подключениявнешних АБ (см. структурную схему ниже). Их размещение, в зависимости от требуемого времени автономной работы, возможно, как в модульных батарейных стеллажах (серия MBS–Modular Battery Shelving), так и батарейных шкафах (серия BC – Battery Cabinet).

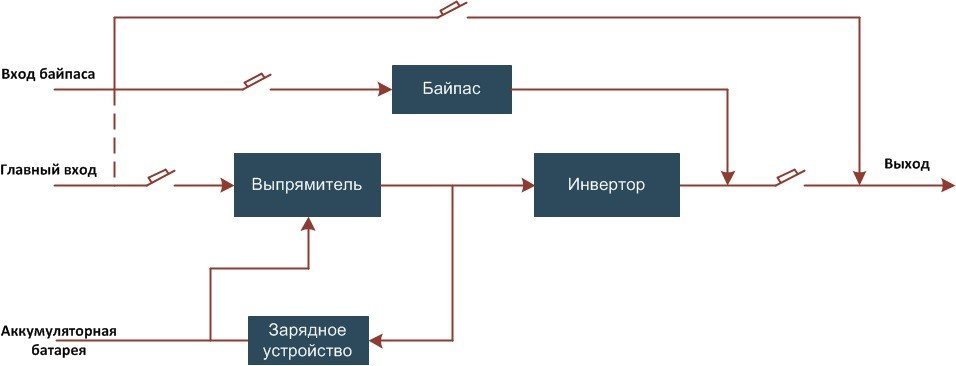

Структурная схема ИБП серии ST 10-40 кВА

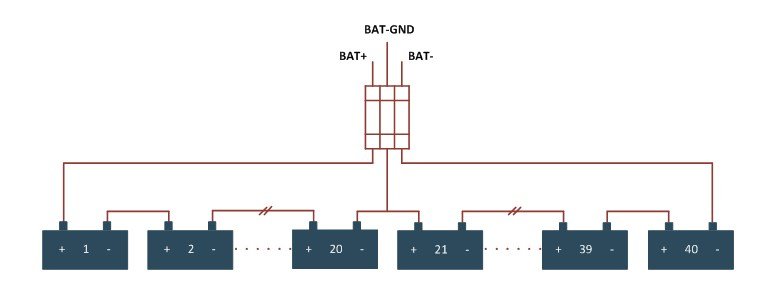

Схема подключения аккумуляторных батарей к ИБП

Высокая надежность

• «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 228-478 В;
• Корректор входного коэффициента мощности;
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
• Совместимость в работе с дизель генераторными установками (ДГУ) за счёт широкого диапазона входной частоты и входного напряжения;
• Высокая перегрузочная способность, что обеспечивает возможность защиты оборудования, потребляющего большие пусковые токи;

Функциональность

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
• Широкие возможности локального и удаленного мониторинга и управления ИБП:
  • Встроенная плата программируемых «сухих» контактов;
  • Порт RS-232 и RS-485 для мониторинга по протоколам Modbus RTU и Modbus ASCII;
  • Интерфейс Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) (опция);
  • Порт EPO для дистанционного аварийного отключения ИБП;
  • ПО для мониторинга одного ИБП (Shut Down Manager);
  • ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
• Возможность размещения внешних АБ как в модульных батарейных стеллажах, так и в батарейных шкафах;

Повышенная эксплуатационная готовность

• Возможность обеспечения оптимального времени автономной работы за счет подключения внешних АБ;
• Проведение тестов аккумуляторных батарей вручную или автоматически позволяет выявить неисправности в группе и принять профилактические меры;
• Полный набор функций контроля аккумуляторных батарей (мониторинг состояния, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
• Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
• Возможность наращивания выходной мощности ИБП за счёт параллельного подключения до 6-ти блоков ИБП, что позволяет реализовать двухлучевую схему питания 2(N+Х) серверного оборудования ЦОД;
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
• Самодиагностика при запуске устройства и во время работы;
• Встроенный автоматический байпас;
• Отдельный ввод для автоматического электронного байпаса;
• Встроенный ручной байпас для проведения настройки и сервисного обслуживания ИБП без прерывания питания нагрузки;
• Опциональная установка шкафа внешнего байпаса для проведения технического обслуживания и регламентных работ;

Энергоэффективная работа

• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
• Широкий диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию аккумуляторных батарей, что продлевает срок их службы;
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

Аксессуары

1. Для удаленного мониторинга:

2. Для мониторинга АБ, «холодного» старта от АБ и термокомпенсации заряда АБ:

3. Для параллельной работы ИБП:

4. Для проведения технического обслуживания и регламентных работ:

5. Для размещения внешних аккумуляторных батарей:

6. Для защиты внешних аккумуляторных батарей:
