Снят с производства, можно заказать СЗ-24-200 универсальную зарядную станцию
- Рабочий диапазон напряжения питающей сети 190 ÷ 253 В,
- Рабочий диапазон частоты питающей сети 45 ÷ 65 Гц,
- Точность установки и поддержания тока 0,5 %,
- Точность установки и поддержания напряжения 0,25 %,
- Длительности первой и второй стадии заряда 0,5 ÷ 24 ч., шаг настройки 0,1 ч,
- Амплитуда пульсации напряжения не более 150 мВ,
- Максимальная выходная мощность 3000 Вт,
- Логические входы для сигналов СКУ АБ (BMS) в количестве 3 шт.,
- Дискретные выходы типа сухой контакт в количестве 2 шт.,
- Рабочий диапазон температур 0…+40 °С,
- Габаритные размеры 400×360×195 мм,
- Масса 12 кг.
Изделие изготавливается под заказ!
Описание товара

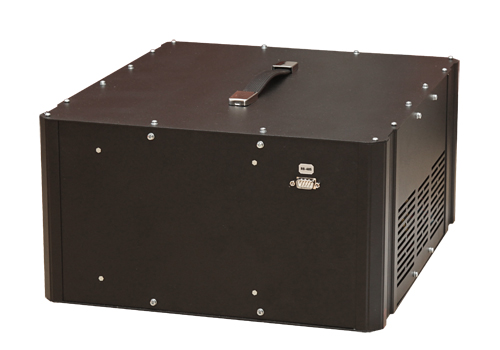

Новое зарядное устройство ЗУ-24-2300 Li-ion предназначено для заряда литий-ионных аккумуляторов (АБ) с номинальным напряжением 24 В.
Зарядное устройство осуществляет трехстадийный алгоритм заряда (заряд постоянным током, заряд пониженным током – процесс балансировки, заряд постоянным напряжением ), работающий во взаимодействии с системой контроля и управления аккумуляторной батареей (далее – СКУ АБ). СКУ (BMS) производства «СибКонтакт» есть в наличии в интернет-магазине.
Какими особенностями обладает новое зарядное устройство?
- Диапазон выходного тока
Диапазон установки зарядного тока 1 ÷ 100 А, шаг установки 1 А.
- Диапазон выходного напряжения
Диапазон установки выходного напряжения 20 ÷ 30 В, шаг установки 0,1 В.
- Высокая точность задания и поддержания выходных параметров
Точность установки и поддержания выходного тока 0,5 %.
Точность установки и поддержания выходного напряжения 0,25%.
Максимальная амплитуда пульсации выходного напряжения не более 150 мВ.
- Полностью автоматический заряд
Не нужно тратить время на то, чтобы отслеживать процесс заряда. Система ЗУ + СКУ АБ полностью в автоматическом режиме зарядит АБ по установленным параметрам. Система защит выключит заряд при обрыве связи с СКУ АБ или, исходя из результатов измерения текущих параметров, если они не входят в допустимый диапазон.
В случае отключения сетевого напряжения питания, ЗУ перейдёт на питание от АБ, при этом выведет на дисплей соответствующее сообщение. При появлении сетевого напряжения ЗУ проанализирует состояние заряда АБ и продолжит заряд автоматически. В случае выхода температуры АБ за пределы установленной, ЗУ отключит заряд до тех пор, пока температура не станет допустимой для качественного процесса заряда.
ЗУ-24-2300 Li-ion совместно с СКУ (BMS) производства "СибКонтакт"
- Гибкие настройки процесса заряда
Благодаря гибкому графику алгоритма заряда и широкому диапазону настроек напряжения и тока, можно легко настроить процесс заряда под конкретную аккумуляторную батарею.
При необходимости, в любой момент можно изменить параметры заряда, и ЗУ автоматически перейдет на заряд с новыми параметрами.
- Управление другими устройствами
Благодаря дискретным выходам типа сухой контакт, есть возможность управления другими устройствами, например, инверторами, солнечными контроллерами заряда или использовать выходы для целей индикации, без использования внешних коммутирующих устройств.
Таким образом, в случае разряда АБ инвертором до установленного в СКУ АБ минимального уровня, ЗУ автоматически отключит инвертор и предотвратит дальнейший разряд АБ и её повреждение. Аналогичным образом предотвращается перезаряд АБ от внешнего ЗУ. ЗУ автоматически отключит солнечный контроллер заряда или иное внешнее ЗУ. При наличии сетевого питания ЗУ автоматически включит заряд при достижении заданного порога по напряжению АБ.
ЗУ-24-2300 Li-ion, СКУ (BMS) и инвертор СибВольт 3024 пр-ва "СибКонтакт", литий-ионные АБ
- Малые габариты и малый вес при выходной мощности 3000 Вт
ЗУ-24-2300 Li-ion легко устанавливать и перемещать. Корпус ЗУ - металлический, что уменьшает вероятность его повреждения в процессе использования в гаражных помещениях и аккумуляторных комнатах. Благодаря выносному пульту управления, можно устанавливать ЗУ и пульт управления в разных помещениях, что актуально не только для аккумуляторных комнат.
- Зарядное устройство оснащено выносным блоком управления для удобства использования
- Информативность ЗУ
В любой момент времени, благодаря блоку управления, можно узнать текущее состояние зарядного тока, напряжения, стадию заряда, температуру окружающей АБ среды, внутреннюю температуру ЗУ и общее время заряда. А так же ошибки и предупреждения связанные с процессом заряда и состоянием ЗУ. Например, неправильно выбранное напряжение АБ выдаст ошибку с кодом 001.
Дополнительно на блоке управления есть три светодиода, индицирующие работу ЗУ, стадию заряда и аварию.
- Встроенные защиты для увеличения срока эксплуатации ЗУ и АБ
- защита от переполюсовки,
- защита от короткого замыкания,
- тепловая защита,
- защита от перегрузки,
- защита от перегрева АБ, при условии подключенного датчика температуры АБ,
- другие защиты (см. Руководство по эксплуатации).
Скачать руководство по эксплуатации
